JASA GEOTEKNIK & PENGUJIAN FONDASI

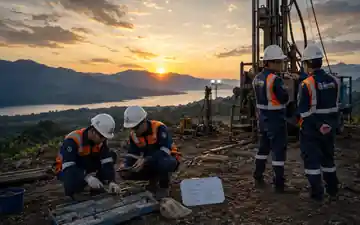

PT Geotec Patra Mulia melayani investigasi tanah melalui sondir/CPT, boring, SPT, sampling dan pengujian laboratorium sesuai kebutuhan, serta dukungan pekerjaan fondasi melalui kontrol bored pile, PDA Test dan PIT. Data disusun agar dapat dipakai oleh engineer untuk mengambil keputusan desain dan evaluasi dengan jejak data yang jelas.
ESTIMASI LEBIH CEPAT
Jumlah titik dan metode tidak sebaiknya ditentukan dari paket umum. Scope awal perlu mengikuti geometri bangunan, tahap desain, dan tujuan pengujiannya.
MENGAPA INVESTIGASI TANAH
Dua lahan yang berdekatan dapat memiliki ketebalan urugan, lapisan lunak, pasir, lempung, lensa material, muka air tanah, atau kedalaman lapisan keras yang berbeda. Data investigasi membantu memperkirakan variasi tersebut sebelum keputusan pondasi dikunci.
Namun data lapangan bukan desain otomatis. Nilai CPT atau SPT perlu diinterpretasikan dengan metode dan korelasi yang sesuai, diperiksa terhadap sampel dan stratigrafi bila tersedia, lalu digunakan bersama beban struktur serta batas penurunan yang diterima proyek.
Semakin besar konsekuensi kegagalan atau semakin kompleks kondisi tanah, semakin penting kombinasi metode yang dapat saling mengoreksi keterbatasan masing-masing.
METODE INVESTIGASI
Metode terbaik bukan yang menghasilkan data terbanyak, tetapi kombinasi yang paling relevan dengan jenis struktur, variasi tanah, tahap desain, dan risiko proyek.
Konus didorong ke tanah untuk merekam tahanan ujung dan gesekan selimut terhadap kedalaman. Data memberi profil kontinu yang sangat berguna untuk melihat perubahan respons lapisan.
Pengeboran geoteknik memungkinkan deskripsi lapisan, pengambilan sampel terganggu atau relatif tidak terganggu sesuai kondisi, serta pelaksanaan pengujian in-situ pada kedalaman tertentu.
SPT dilakukan di dalam borehole pada interval yang direncanakan. Nilai pukulan memberi indeks kepadatan atau konsistensi melalui korelasi, sekaligus menyediakan sampel terganggu dari split spoon.
Jenis pengujian laboratorium dipilih berdasarkan pertanyaan desain dan kualitas sampel, bukan sekadar membuat daftar test sebanyak mungkin.
CPT VS SPT
Perbandingan berikut membantu menentukan peran masing-masing metode dalam program investigasi.
| Aspek | CPT / Sondir | Boring & SPT |
|---|---|---|
| Data utama | Tahanan konus dan gesekan selimut secara rapat terhadap kedalaman | Log lapisan, sampel tanah, dan N-SPT pada interval tertentu |
| Sampling | Tidak mengambil sampel pada CPT standar | Dapat memperoleh sampel melalui boring/SPT |
| Resolusi vertikal | Tinggi dan relatif kontinu | Diskrit pada interval pengujian, dengan log boring di antaranya |
| Kondisi sulit | Kerikil, cobble atau lapisan sangat keras dapat menghentikan penetrasi | Boring dapat menembus kondisi tertentu dengan metode yang disesuaikan |
| Penggunaan terbaik | Pemetaan variasi dan korelasi parameter yang sesuai | Verifikasi stratigrafi, sampling, parameter dan korelasi berbasis N-SPT |
DARI DATA KE KONSEP PONDASI
Data investigasi perlu dihubungkan dengan kebutuhan struktur dan kondisi konstruksi agar alternatif fondasi dapat dibandingkan secara rasional.
Kombinasikan data titik investigasi untuk memahami urugan, lapisan lunak, pasir, lempung, atau material keras serta variasinya pada area struktur.
Kebutuhan pondasi tidak dapat ditentukan tanpa mengetahui besar dan distribusi beban, konfigurasi kolom, serta toleransi deformasi struktur.
Kapasitas ultimit bukan satu-satunya kontrol. Penurunan total dan diferensial dapat menjadi kriteria yang lebih menentukan pada beberapa proyek.
Kondisi air tanah dapat memengaruhi tegangan efektif, pekerjaan galian, stabilitas lubang, metode pelaksanaan, dan kebutuhan dewatering.
Akses alat, getaran, kebisingan, bangunan sekitar, ruang kerja, slurry atau casing, dan logistik memengaruhi pilihan pondasi yang realistis.
Desain sebaiknya menentukan sejak awal data pelaksanaan dan pengujian apa yang dibutuhkan untuk memeriksa asumsi di lapangan.
BORED PILE
Kedalaman rencana saja tidak cukup. Stabilitas lubang, kondisi dasar, reinforcement cage, metode pengecoran, waktu kerja, serta volume beton perlu dikendalikan dan dicatat.
Formasi lepas dan muka air dapat membuat dinding lubang tidak stabil. Temporary casing, slurry, atau metode pendukung dipilih sesuai kondisi aktual.
Material lepas di dasar dapat memengaruhi transfer beban ujung. Cleaning dan verifikasi kondisi dasar dilakukan sesuai metode kerja serta acceptance criteria proyek.
Cage perlu dipasang tanpa merusak lubang. Pengecoran bawah air atau slurry memerlukan sequence dan tremie yang dikendalikan agar kontinuitas beton terjaga.
Log bored pile membantu menghubungkan hasil pengujian berikutnya dengan kejadian selama konstruksi.
PDA TEST VS PIT
Menyebut keduanya sebagai “tes tiang” tanpa memahami tujuannya dapat menghasilkan kesimpulan yang salah.
| Aspek | PDA Test | PIT |
|---|---|---|
| Prinsip | Respons dinamis tiang akibat impact berenergi tinggi | Gelombang regangan rendah dari pukulan ringan pada kepala tiang |
| Tujuan utama | Evaluasi respons dinamis dan estimasi kapasitas dengan analisis yang sesuai | Screening integritas/continuity dan indikasi perubahan impedansi |
| Kapasitas aksial | Dapat dievaluasi secara dinamis dengan asumsi dan kualitas data yang memadai | Tidak mengukur kapasitas aksial tiang |
| Output | Signal force-velocity, energi, tegangan dinamis dan hasil analisis | Trace refleksi terhadap waktu/kedalaman estimasi |
| Batasan | Dipengaruhi impact, sensor, model tanah-tiang, damping dan interpretasi | Tidak selalu dapat mendefinisikan ukuran/jenis cacat secara unik dan memiliki batas kedalaman/resolusi |
ALUR PEKERJAAN
Program investigasi yang baik disusun dari pertanyaan proyek, bukan dari paket alat yang sama untuk semua lokasi.
Review jenis struktur, luas, tahap desain, informasi beban, data lama, akses, serta risiko geoteknik yang diketahui.
Tentukan metode, jumlah dan posisi titik, target kedalaman, sampling serta test laboratorium berdasarkan kebutuhan proyek.
CPT, boring, SPT dan pengamatan lapangan dilaksanakan dengan pencatatan kedalaman serta kondisi aktual yang konsisten.
Data disusun menjadi profil tanah, parameter atau korelasi yang relevan, disertai asumsi dan keterbatasannya.
Untuk fase konstruksi, data bored pile, PDA atau PIT digunakan untuk memeriksa aspek yang memang dapat dijawab oleh metode tersebut.
OUTPUT YANG DAPAT DITELUSURI
Pemisahan ini penting agar perencana dapat memahami seberapa kuat setiap kesimpulan didukung oleh bukti lapangan.
QUALITY CONTROL
Kualitas investigasi dipengaruhi posisi titik yang benar, kedalaman referensi, kondisi alat, prosedur lapangan, kualitas sampel, pencatatan muka air, koreksi yang relevan, dan transparansi saat penetrasi atau pengeboran menemui hambatan.
Begitu juga pada pengujian tiang: signal yang dapat direkam bukan otomatis berarti semua pertanyaan telah terjawab. Interpretasi harus tetap berada di dalam kemampuan dan keterbatasan metode.
DATA UNTUK PENAWARAN
Kirim data yang tersedia. Bila desain masih awal, kami dapat mulai dari site plan dan kebutuhan struktur kemudian mengidentifikasi data tambahan yang dibutuhkan.
KNOWLEDGE CLUSTER
Artikel berikut memperkuat konteks teknis dari investigasi awal sampai verifikasi setelah fondasi dikerjakan.
FAQ GEOTEKNIK
CPT memberi profil respons penetrasi secara rapat tetapi tidak mengambil sampel pada CPT standar. Boring memberi akses ke material aktual dan sampling, sedangkan SPT memberi nilai pukulan pada interval uji tertentu. Kombinasi dipilih dari kebutuhan proyek.
Tidak. Hasil CPT adalah salah satu input. Perencana tetap harus mempertimbangkan beban, settlement, stratigrafi, muka air, metode konstruksi, korelasi parameter dan faktor desain lainnya.
Jumlah tidak boleh ditentukan hanya dari aturan praktis umum. Luas, geometri, variasi tanah, beban, tingkat risiko dan tahap desain perlu dilihat lebih dulu agar titik investigasi benar-benar representatif.
PDA menggunakan impact berenergi tinggi dan merekam respons dinamis tiang untuk evaluasi yang dapat mencakup estimasi kapasitas dinamis. PIT menggunakan impact ringan untuk screening integritas. PIT bukan uji kapasitas.
Tidak. PIT terutama memberi indikasi kontinuitas atau perubahan impedansi. Kapasitas tiang memerlukan metode evaluasi lain dan harus dibaca bersama desain serta data tanah.
Tidak. PDA menjawab aspek tertentu dari respons dinamis tiang. Kebutuhan static load test, integrity test, material test atau metode lain tetap mengikuti desain, spesifikasi dan acceptance criteria proyek.
Sampaikan lokasi, jenis bangunan, tahap desain, data tanah terdahulu dan tujuan pekerjaan. Kami akan memisahkan mana data yang benar-benar dibutuhkan untuk desain dan mana pengujian yang relevan pada fase konstruksi.
CAKUPAN INDONESIA
Kirim lokasi dan scope awal. Mobilisasi proyek dievaluasi berdasarkan alat, akses, durasi, jadwal, dan kebutuhan teknis.
